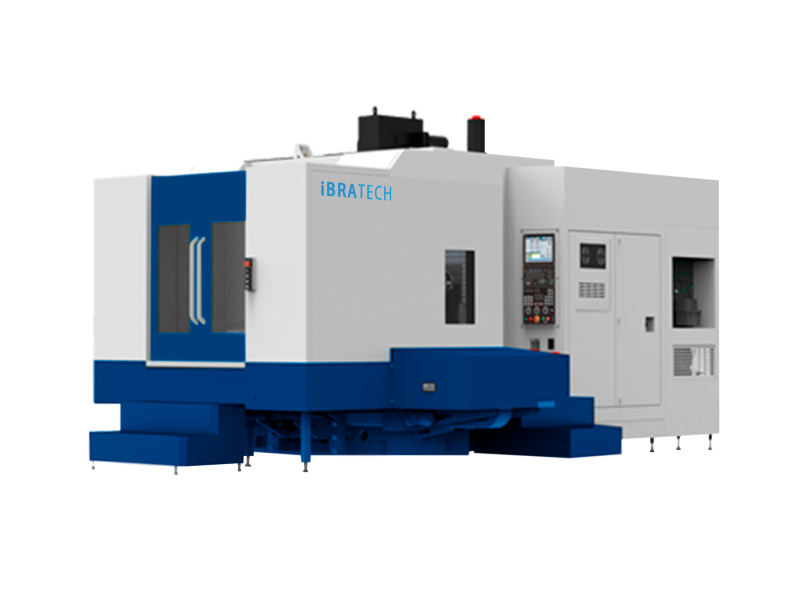

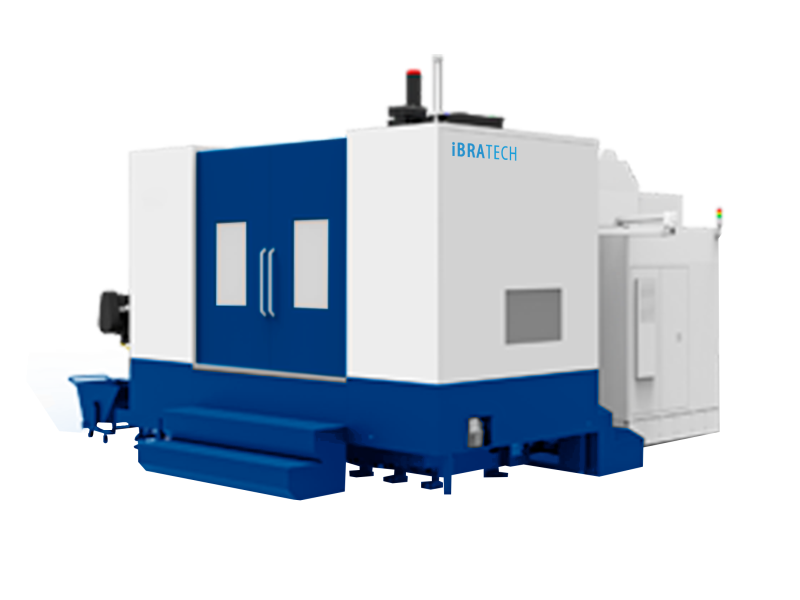

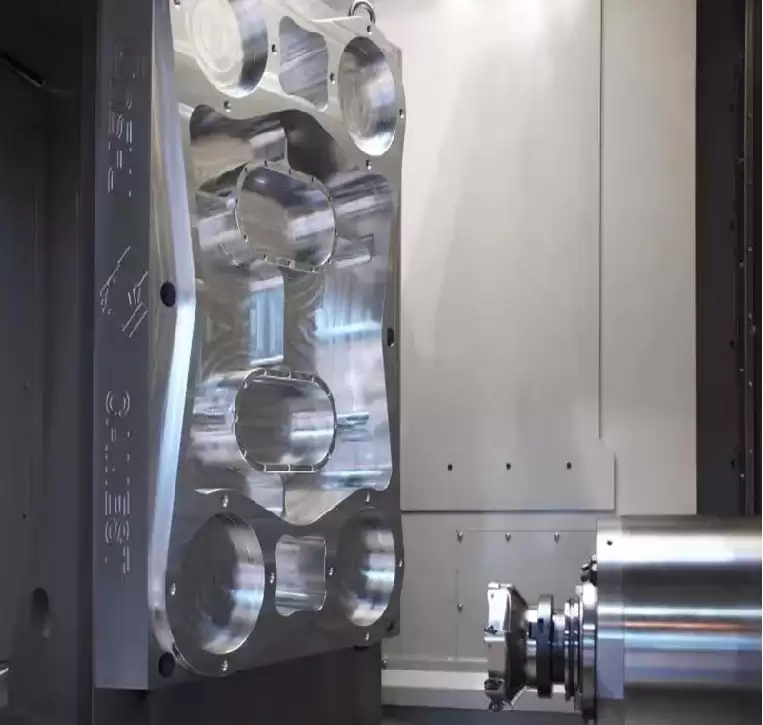

Centro de Usinagem
Horizontal
Soluções em Usinagem Horizontal CNC

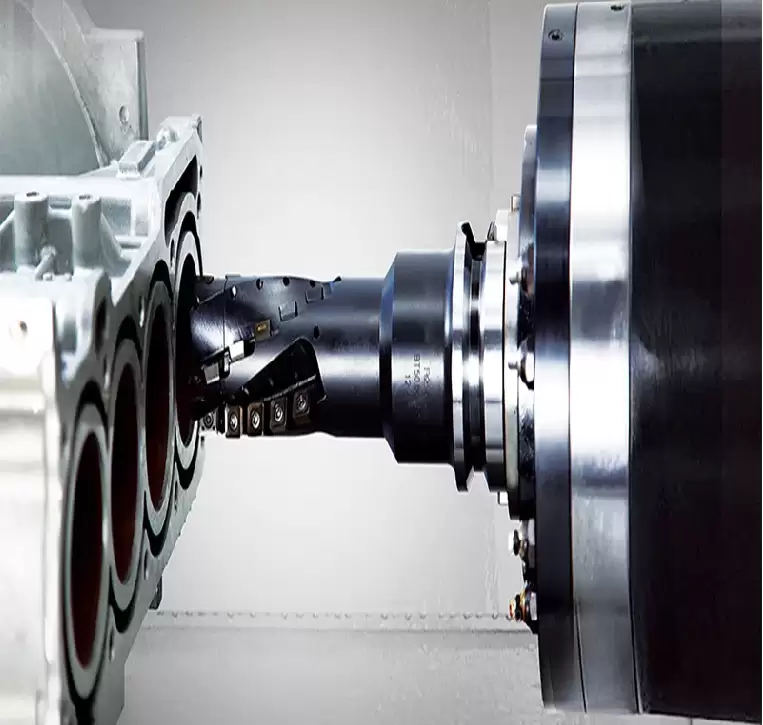

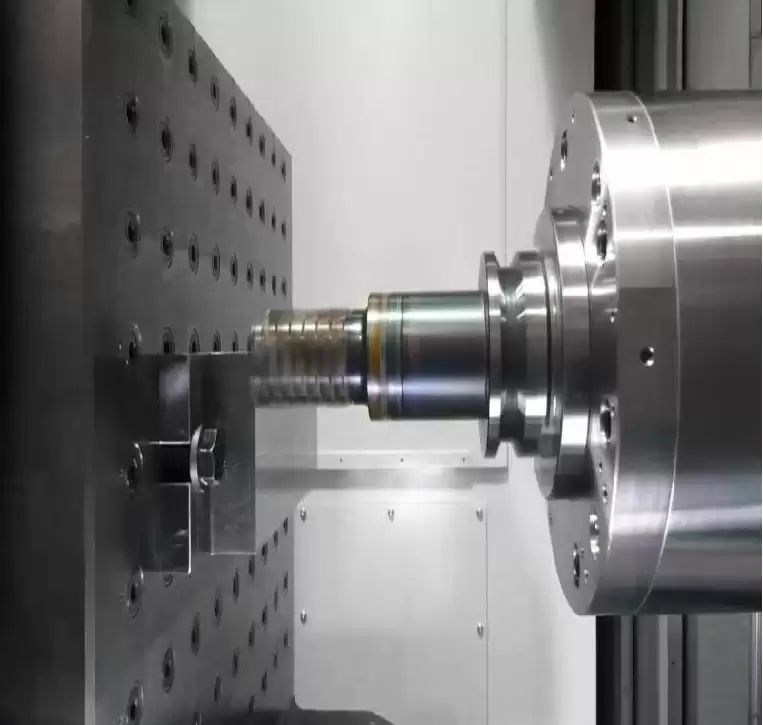

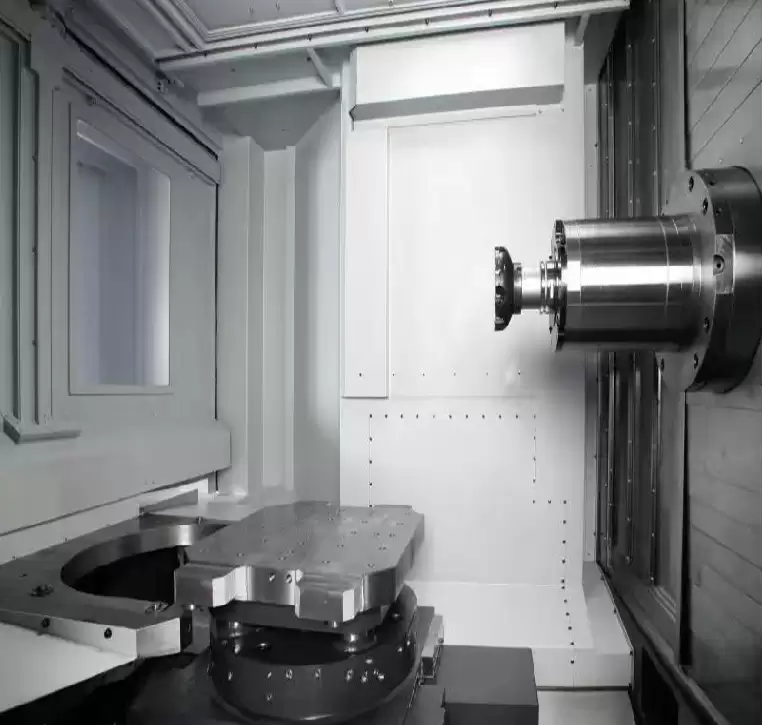

Fresamento, Faceamento e Mandrilhamento

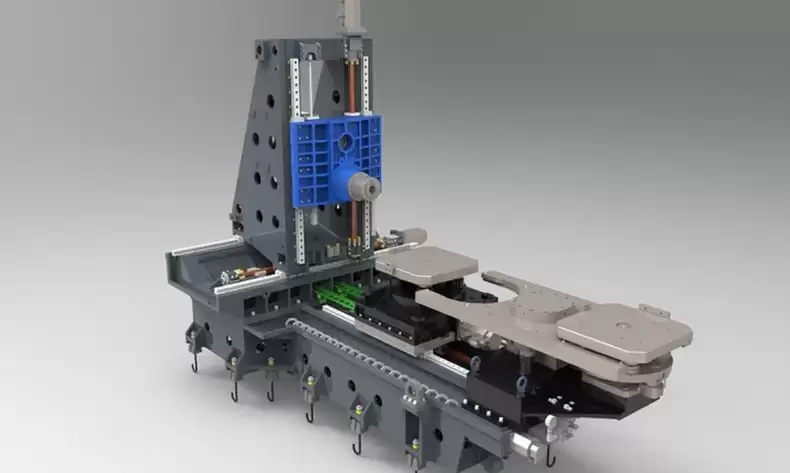

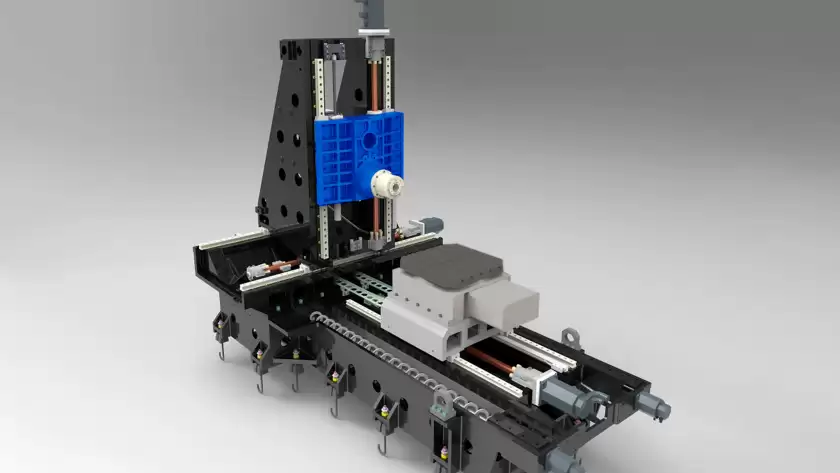

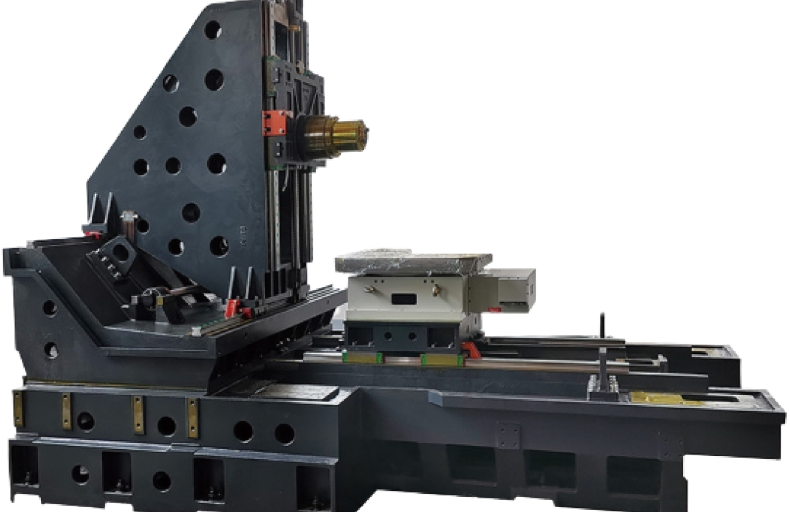

Estrutura (Frame)
Estrutura robusta, com coluna em formato triangular e reforços para estabilidade. Leito em T e trilhos ampliados que garantem rigidez, enquanto as guias lineares Hiwin oferecem alta resistência e precisão.
Tabela de Especificações
| Modelo | Unidades | IB-HMC50 | IB-HMC63 | IB-HMC80 | IB-HMC100 | IB-HMC125 |
|---|---|---|---|---|---|---|
|
Curso Eixo X/Y/Z |
mm |
660/580/620 |
1050/750/900 |
1300/1000/1000 |
1600/1000/1400 |
2000/1300/1400 |
|
Distância da ponta do
eixo-árvore até centro da mesa |
mm |
130-750 |
150-1050 |
200-1200 |
250-1650 |
350-1750 |
|
Distância do centro do eixo-árvore
até superfície da mesa |
mm |
100-680 |
100-850 |
120-1120 |
120-1120 |
120-1420 |
|
Tamanho da mesa (C*L) |
mm |
500×500 |
630×630 |
800×800 |
1000×1000 |
1250×1250 |
|
Carga máx. da mesa |
Kg |
700 |
1200 |
2000 |
2200 |
3500 |
|
Divisão/Precisão da mesa |
mm |
1°/0.001° |
1°/0.001° |
1°/0.001° |
1°/0.001° |
1°/0.001° |
|
Diâmetro máx. de torneamento da
peça na mesa |
mm |
800 |
1400 |
2000 |
2200 |
2600 |
|
Rasgo T (número – largura – espaçamento) |
mm |
5-18-100 |
5-22-125 |
5-22-160 |
5-22-200 |
7-22-160 |
|
Furo cônico do eixo-árvore
(tipo / tamanho instalado) |
mm |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
|
Rotação do eixo-árvore |
rpm |
8000 |
6000 |
6000 |
6000 |
6000 |
|
Avanço rápido eixo X/Y/Z |
m/min |
34/34/34 |
30/30/30 |
24/24/24 |
24/24/24 |
18/18/18 |
|
Avanço máximo de corte |
mm/min |
10000 |
10000 |
10000 |
10000 |
10000 |
|
Método de troca de ferramenta |
– |
Tipo braço trocador |
Tipo braço trocador |
Tipo braço trocador |
Tipo braço trocador |
Tipo braço trocador |
|
Especificações do porta-ferramenta |
Tipo |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
|
Capacidade de ferramentas |

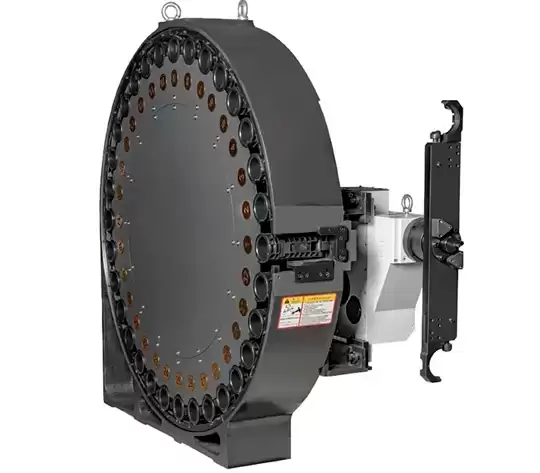

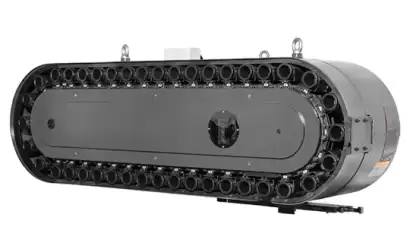

Magazine de Ferramentas |
24 |
30 |
30 |
30 |
30 |
|
Tipo Disco |
Tipo Disco |
Tipo Disco |
Tipo Disco |
Tipo Disco |
||
|
Diâmetro do Spindle |
– |
Φ80 |
Φ115 |
Φ115 |
Φ115 |
Φ115 |
|
Comprimento da ferramenta |
mm |
300 |
350 |
350 |
350 |
350 |
|
Peso do Spindle |
Kg |
8 |
18 |
18 |
18 |
18 |
|
Tempo de troca de ferramenta |
Seg |
2.5 |
5 |
5 |
5 |
5 |
|
Potência do Motor do Spindle |
Kw |
11/15 |
15/18.5 |
15/18.5 |
15/18.5 |
15/18.5 |
|
Precisão de posicionamento XYZ |
mm |
0.008 |
0.008 |
0.008 |
0.01/0.01/0.008 |
0.012/0.08/0.08 |
|
Precisão de posicionamento da
mesa 1°/0.001° |
seg/º |
5″(8″) |
5″(8″) |
5″(8″) |
5″(8″) |
5″(8″) |
|
Tamanho da máquina |
mm |
2600x3300x2600 |
3400×5300×2900 |
4500×6000×4000 |
4900x6500x4000 |
6000x7000x4500 |
|
Peso aprox. da máquina |
ton |
8 |
12.5 |
16.5 |
20 |
27 |
|
* Controlador CNC: Siemens 828D |
||||||

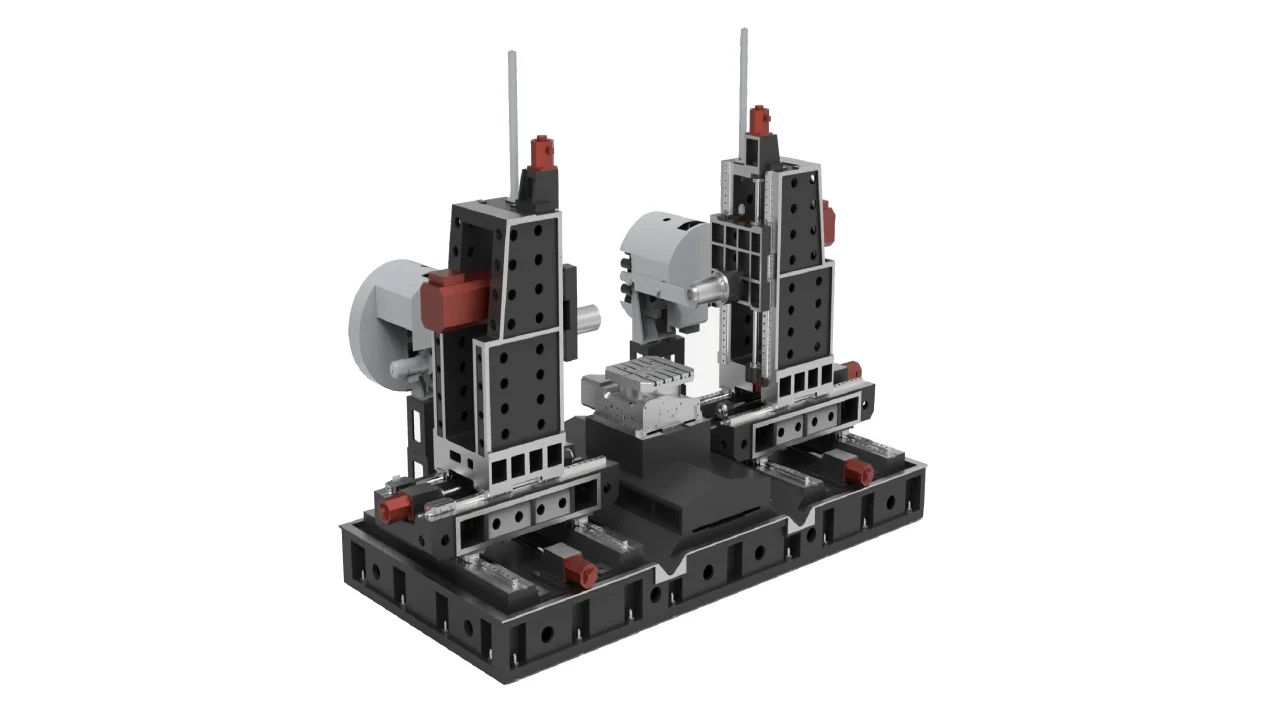

Máquinas Especiais
Centro de Fresamento de Dupla Coluna

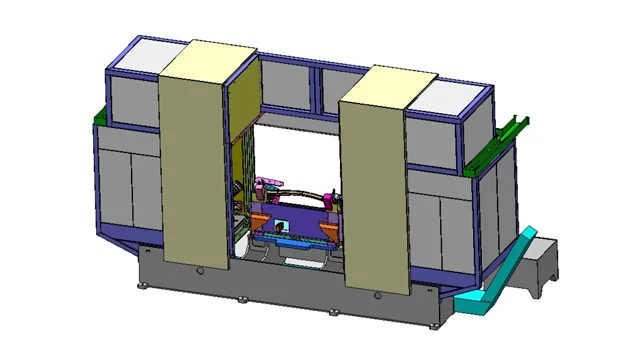

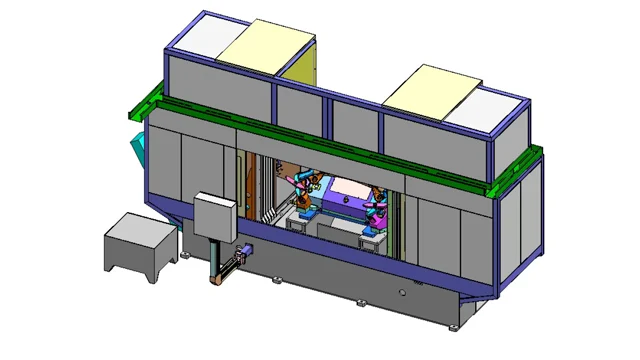

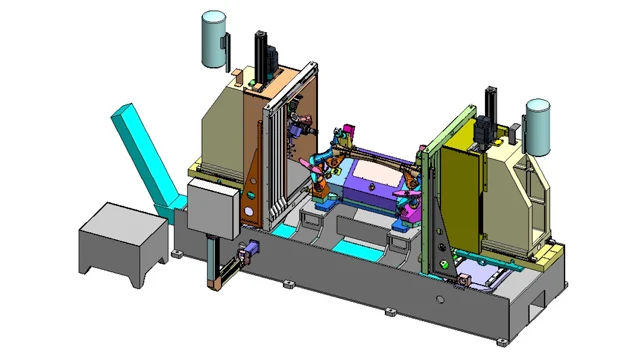

Projetos Realizados

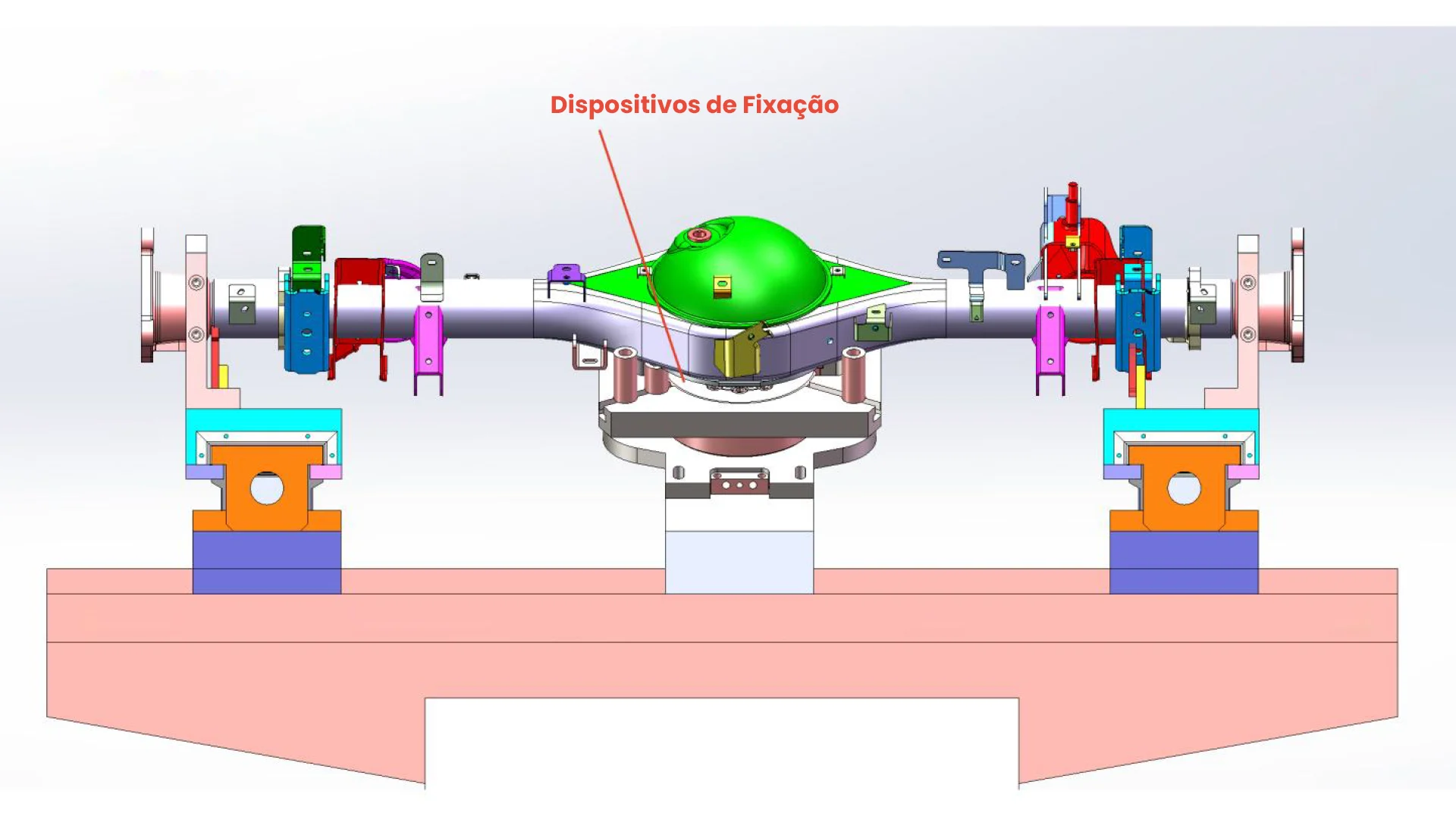

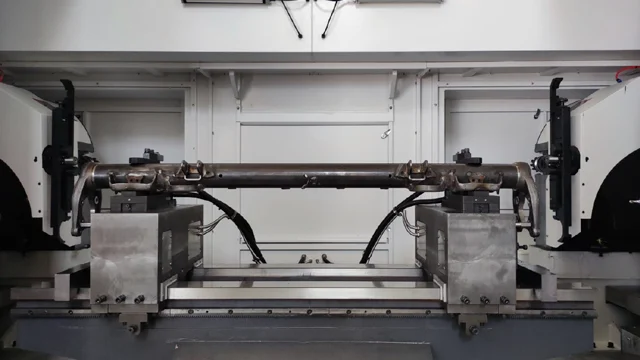

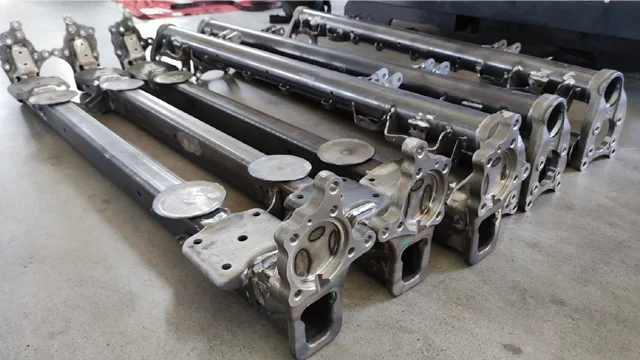

Centro de Fresamento de Dupla Coluna para usinagem de Eixos

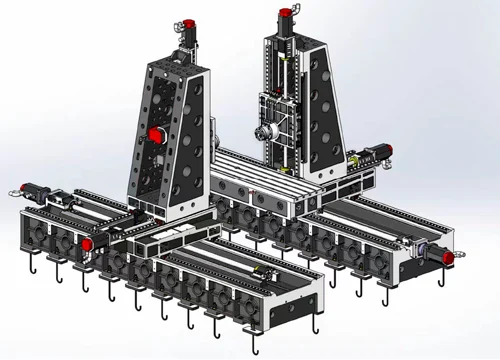

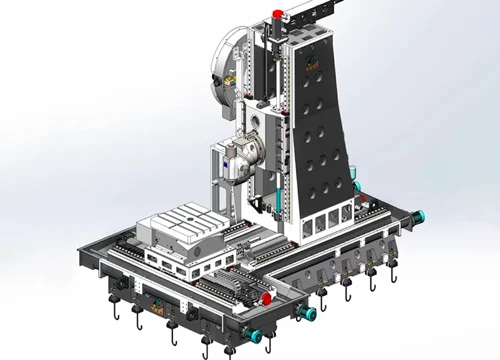

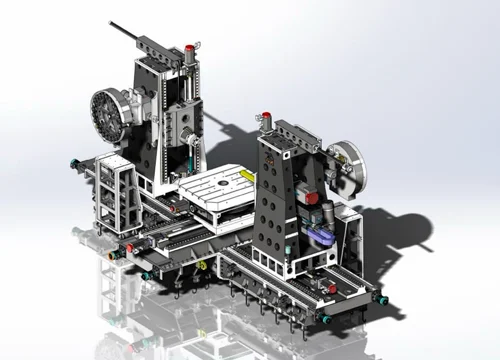

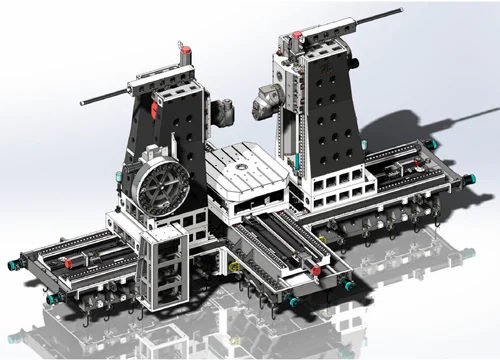

Consulte-nos Sobre
Projetos Especiais

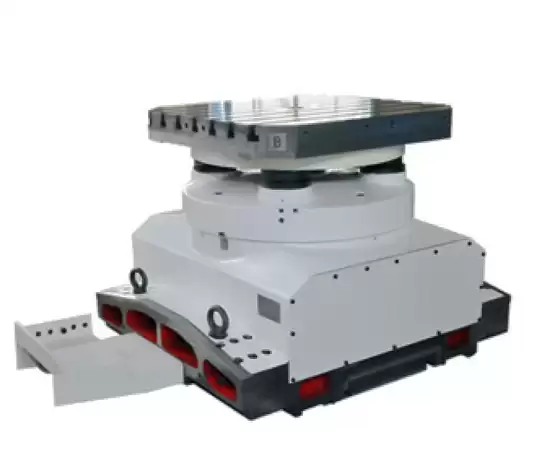

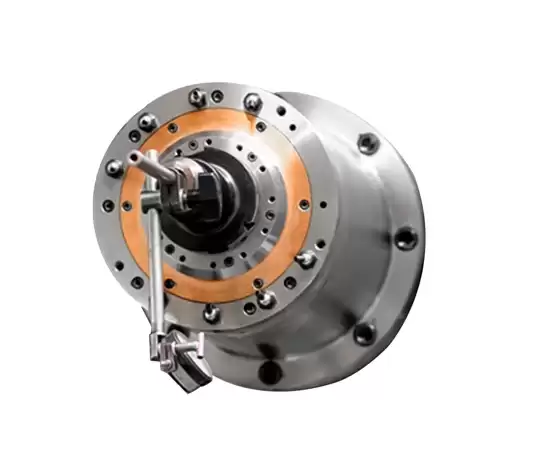

Itens Standard

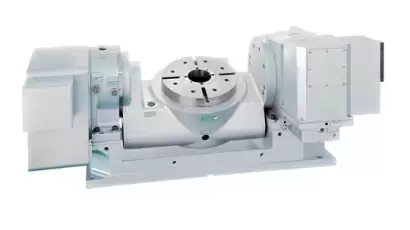

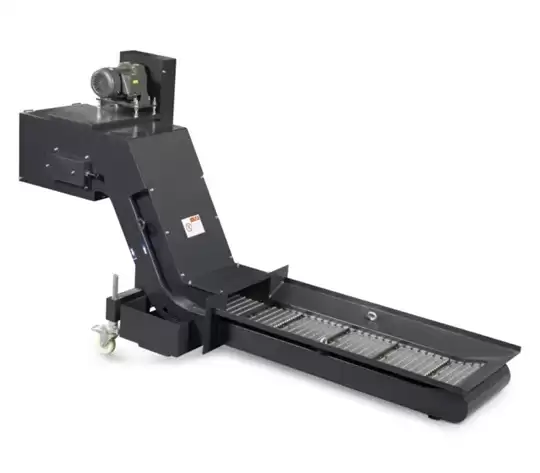

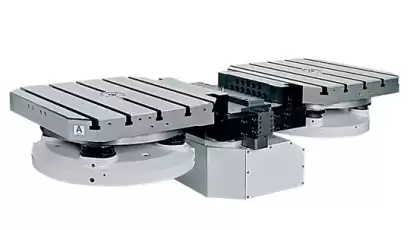

Itens Opcionais
