RETIFICADORA CILÍNDRICA
Universal
IB-MK

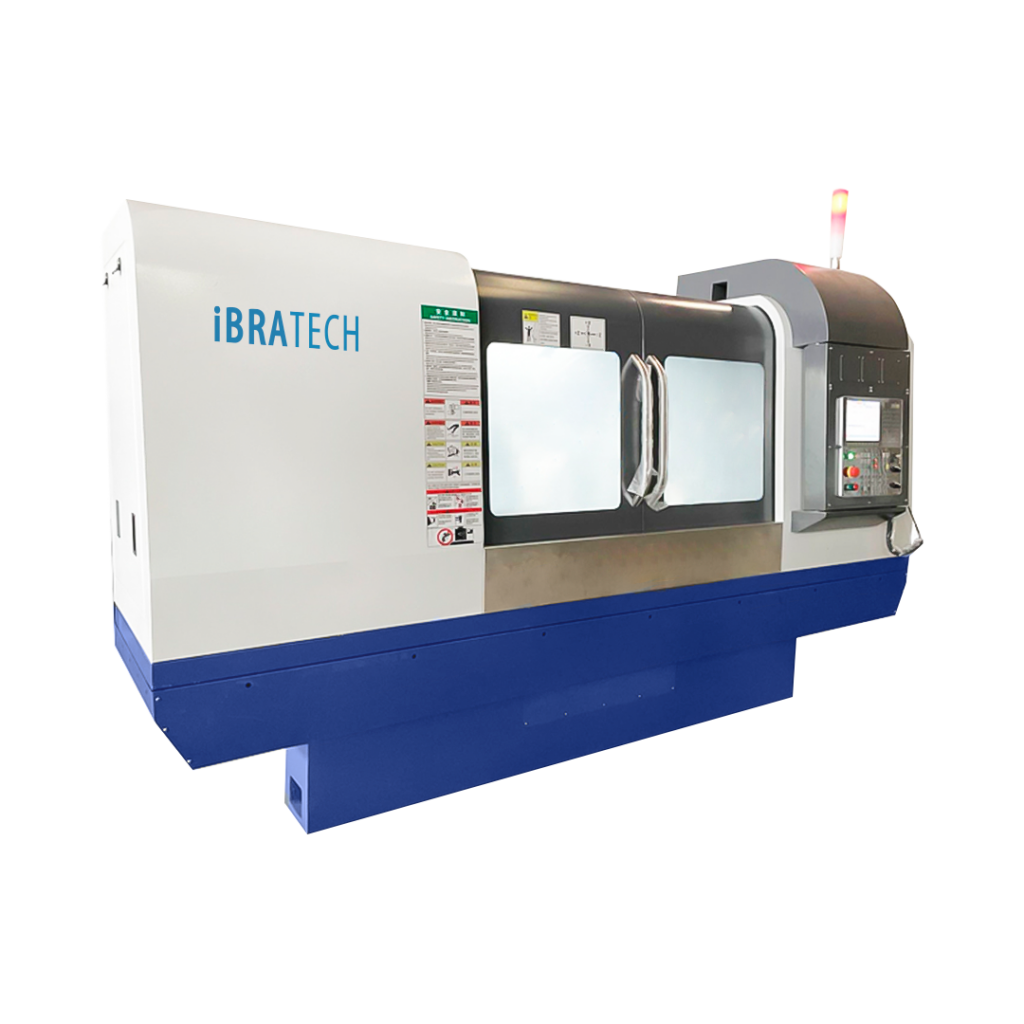

Retificadora Cilíndrica Universal

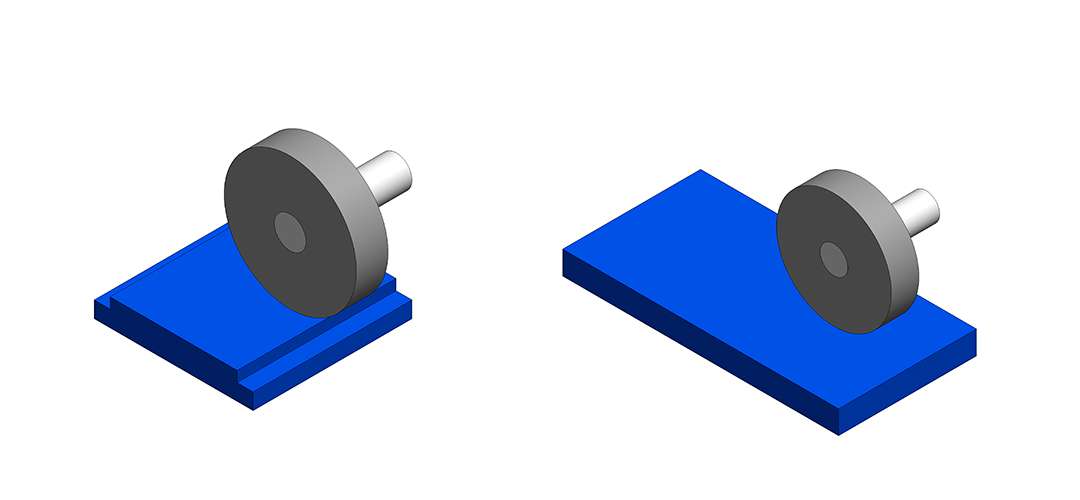

Simbologia da Retificação
Tabela de Especificações
| Especificações | IB-MK1620B | IB-MK1320B | IB-MK1332 | IB-MK1432 | IB-MK1350 |
|---|---|---|---|---|---|
|
Comprimento Máx. de Retificação |
750 mm |
750 mm |
1500 mm |
1500 mm |
4000 mm |
|
Altura do Centro |
135 mm |
135 mm |
180 mm |
180 mm |
270 mm |
|
Diâmetro de Retificação |
8 – 200 mm |
8 – 200 mm |
8 – 320 mm |
8 – 320 mm |
25 – 500 mm |
|
Peso Máx. da Peça de Trabalho |
50 Kg |
50 Kg |
150 Kg |
150 Kg |
1000 Kg |
|
Cone do Centro |
4 MT |
4 MT |
5 MT |
4 MT |
6 MT |
|
Velocidade do Eixo (sem degraus) |
26 – 260 rpm |
26 – 260 rpm |
19 – 190 rpm |
26 – 260 rpm |
100 – 100 rpm |
|
Dimensão Máx. da Roda |
500*75*203 |
400*50*203 |
600*75*203 |
400*50*203 |
750*75*350 |
|
Velocidade Periférica da Roda |
35 m/s |
35 m/s |
35 m/s |
35 m/s |
35 m/s |
|
Unidade Mínima de Ajuste |
0.0001 mm |
0.0001 mm |
0.0001 mm |
0.0001 mm |
0.0001 mm |
|
Ângulo Máx. de giro da Mesa |
3º – 8º |
3º – 9º |
3º – 6º |
2º – 6º |
1º – 2º |
|
Movimento Manual da Bucha |
30 mm |
30 mm |
30 mm |
30 mm |
70 mm |
|
Sistema CNC |
Padrão: Siemens / Opcional: Fanuc |
Padrão: Siemens / Opcional: Fanuc |
Padrão: Siemens / Opcional: Fanuc |
Padrão: Siemens / Opcional: Fanuc |
Padrão: Siemens / Opcional: Fanuc |
|
Potência do Motor da Cabeça da Roda |
7.5 Kw |
4 Kw |
4 Kw |
1 Kw |
15 Kw |
|
Potência do Motor da Cabeça de Trabalho |
1.1 Kw |
1.1 Kw |
1.5 Kw |
1.5 Kw |
4 Kw |
|
Redondeza |
2 μm |
2 μm |
2.5 μm |
3 μm |
3 μm |
|
Cilindricidade |
5 μm |
5 μm |
8 μm |
8 μm |
12 μm |
|
Rugosidade |
Ra 0.32 μm |
Ra 0.32 μm |
Ra 0.2 μm |
Ra 0.32 μm |
Ra 0.32 μm |
|
Peso |
4.500 Kg |
3.600 Kg |
5.100 Kg |
4.000 Kg |
17.000 Kg |
EXEMPLOS DE RETIFICAÇÃO
Acessórios Padrão
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Acessórios Opcionais
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Transforme Sua Produção Hoje Mesmo!
Não fique para trás! O FUTURO está aqui. Descubra como as Retificadoras Universais podem otimizar seu processo, reduzir custos e aumentar a precisão
