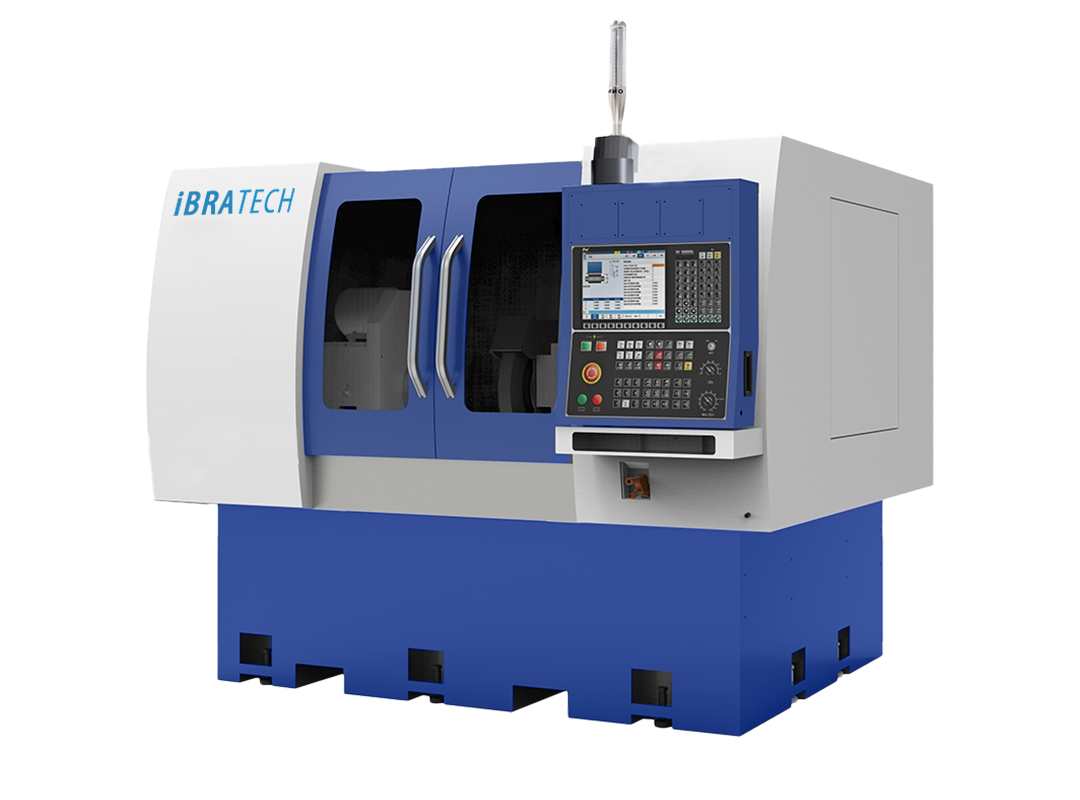

RETIFICADORA CILÍNDRICA
Interna/Externa
IB-HDGie2010
Retificadora Cilíndrica Centerless
Simbologia da Retificação
Tabela de Especificações
| Especificações | IB-HDGie2010 |
|---|---|
|
Altura do Centro |
135 mm |
|
Diâmetro Máximo Externo |
200 mm |
|
Diâmetro Mínimo Externo |
8 mm |
|
Comprimento Máximo Externo |
200 mm |
|
Profundidade Máxima Interna |
150 mm |
|
Alimentação Mínima X1 |
0.0001 mm |
|
Alimentação Mínima Z1,Z2 |
0.0005 mm |
|
Alimentação Eixo W |
≤ 200 mm |
|
Resolução Mínima do Servomotor para a Cabeça da Roda |
0.0001 mm |
|
Resolução Mínima do Servomotor para a Mesa de Trabalho |
0.0001 mm |
|
Tamanho da Roda Externa |
400 x 50 x 127 mm |
|
Tamanho da Roda Interna |
50 x 50 x 10 mm |
|
Velocidade da Peça de Trabalho |
0 – 100 rpm |
|
Velocidade Linear Circular da Roda Externa |
35 m/s |
|
Velocidade Linear Circular da Roda Interna |
30.000 rpm |
|
Peso Máximo de Carga |
50 Kg |
|
Potência do Eixo da Roda Externa |
5.5 kW |
|
Potência do Eixo da Roda Interna |
14 kW |

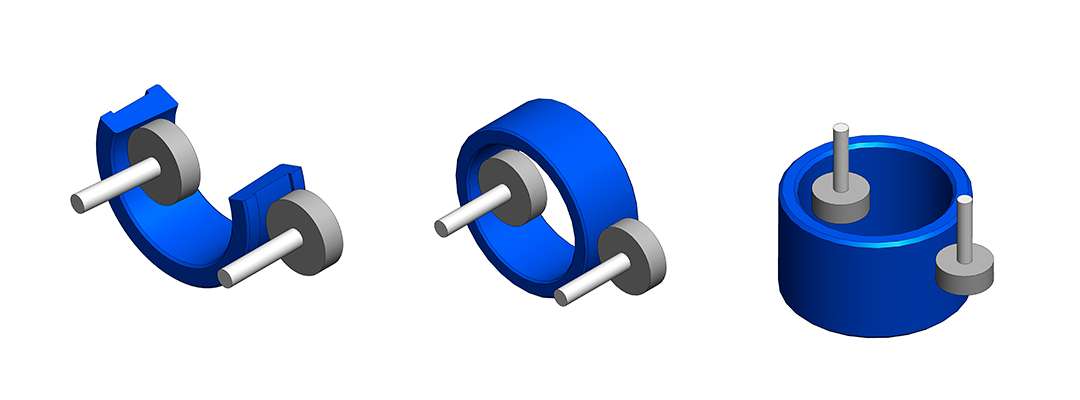

EXEMPLOS DE RETIFICAÇÃO
Acessórios Padrão
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Acessórios Opcionais
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Transforme Sua Produção Hoje Mesmo!
Não fique para trás! O FUTURO está aqui. Descubra como as Retificadoras Interna-Externas podem otimizar seu processo, reduzir custos e aumentar a precisão
