RETIFICADORA CILÍNDRICA
Interna
IB-MK2715

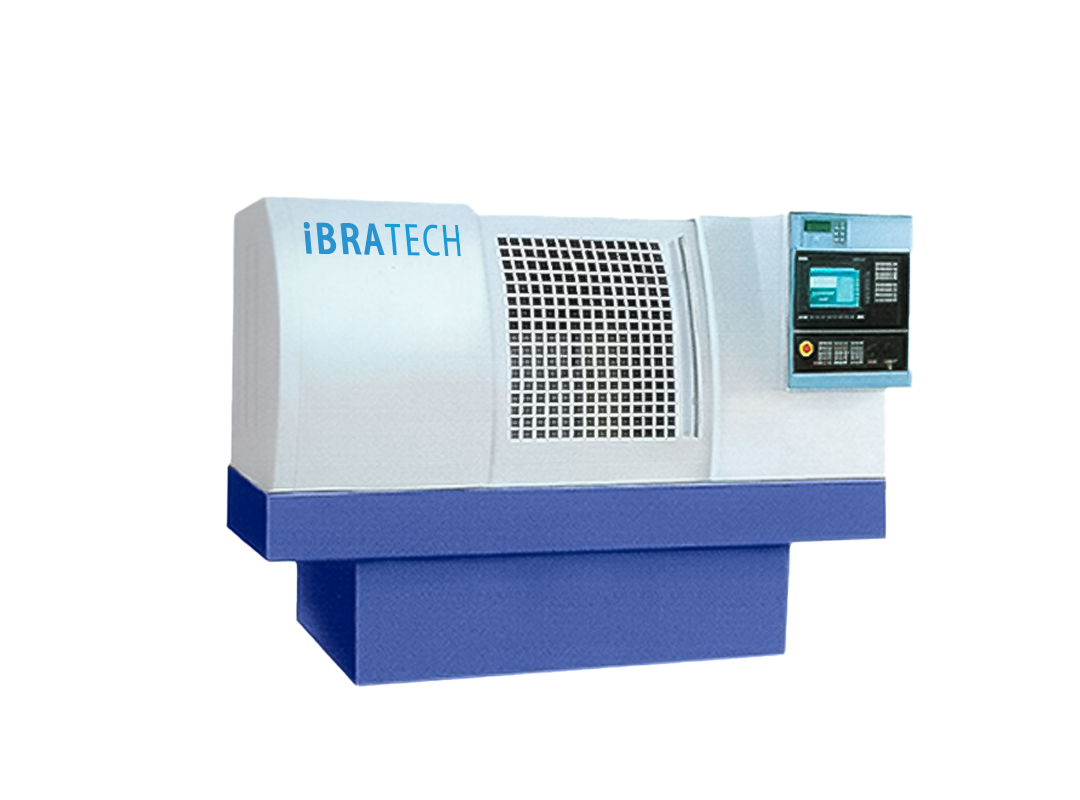

Retificadora Cilíndrica Interna
Simbologia da Retificação
Tabela de Especificações
| Especificações | Unidades | Especificações | Unidades |
|---|---|---|---|
|
Circularidade do Furo Interno |
0.001 mm |
Cilindricidade do Furo Interno |
0.002 mm |
|
Circularidade da Superfície Externa |
0.001 mm |
Perpendicularidade da Superfície Final ao Furo Interno |
0.005 mm |
|
Coaxialidade do Cone Externo ao Furo Interno |
0.005 mm |
Rugosidade da Superfície do Furo Interno |
Ra 0,2 μm |
|
Rugosidade da Superfície Externa |
Ra 0,2 μm |
Rugosidade da Superfície Final |
Ra 0,32 μm |
|
Diâmetro de Retificação |
15 – 150 mm |
Profundidade Máxima de Retificação |
150 mm |
|
Diâmetro Máximo de Rotação sobre a Mesa de Trabalho |
580 mm |
Diâmetro Externo Máximo de Retificação |
200 mm |
|
Curso Longitudinal da Mesa de Retificação Interna (Eixo Z) |
450 mm |
Curso Transversal da Mesa de Avanço (Eixo X) |
120 mm |
|
Curso Longitudinal da Mesa de Retificação Externa (Eixo W) |
120 mm |
Curso Transversal da Mesa de Retificação Externa (Eixo U) |
250 mm |
|
Velocidade Máxima de Movimento do Eixo Z |
10 m/min |
Velocidade Máxima de Movimento do Eixo X |
5 m/min |
|
Velocidade Máxima de Movimento do Eixo W |
10 m/min |
Velocidade Máxima de Movimento do Eixo U |
10 m/min |
|
Velocidade de Rotação do Eixo Principal do Cabeçote |
100 a 1000 rpm |
Ângulo de Rotação do Eixo Principal do Cabeçote |
-15º a +30º |
|
Diâmetro do Furo do Eixo Principal do Cabeçote |
42 mm |
Potência Total da Máquina |
25 kW |
|
Peso |
6.000 KG |

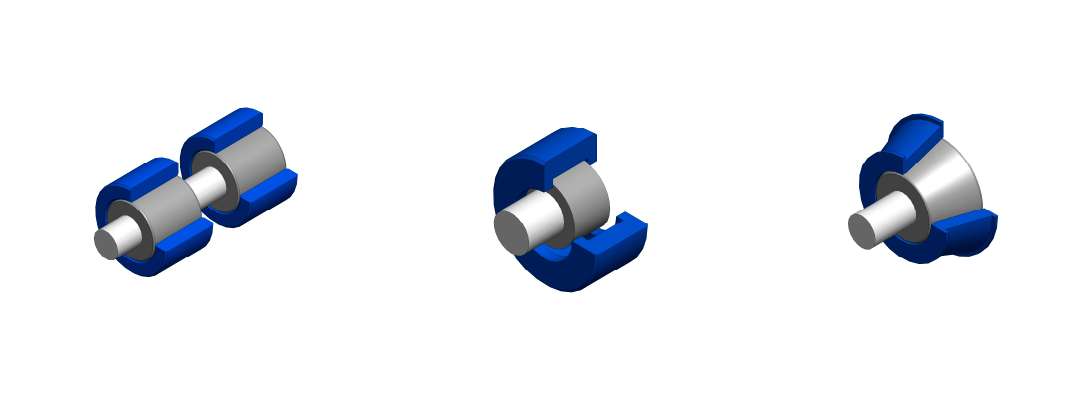

EXEMPLOS DE RETIFICAÇÃO
Acessórios Padrão
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Acessórios Opcionais
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Transforme Sua Produção Hoje Mesmo!
Não fique para trás! O FUTURO está aqui. Descubra como as Retificadoras Internas podem otimizar seu processo, reduzir custos e aumentar a precisão
