RETIFICADORA CILÍNDRICA
Externa
IB-MK(S) / MKE

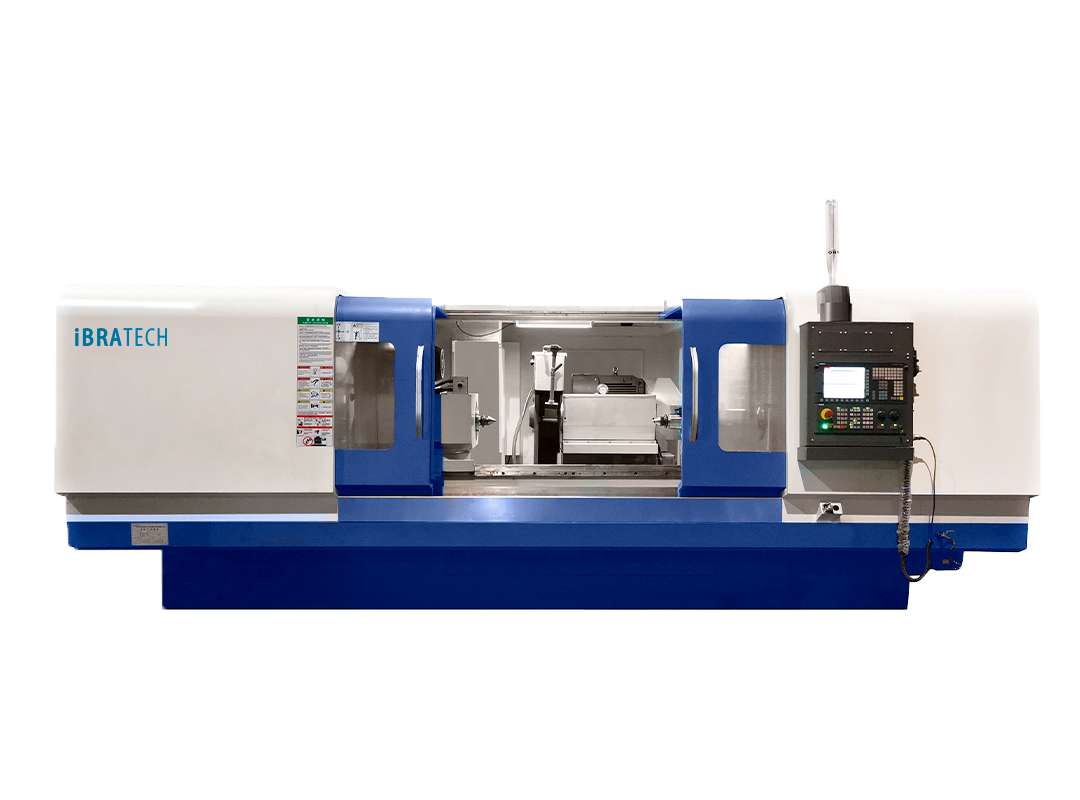

Retificadora Cilíndrica Externa
Simbologia da Retificação
Tabela de Especificações
| Especificações | IB-MK(S)1320B | IB-MK(S)1332 | IB-MKE1432 | IB-MKE1350 |
|---|---|---|---|---|
|
Comprimento Máx. de Retificação (O.D) |
750 mm |
1500 mm |
1500 mm |
4000 mm |
|
Altura do Centro |
135 mm |
180 mm |
180 mm |
180 mm |
|
Diâmetro de Retificação (O.D) |
8 – 200 mm |
8 – 320 mm |
8 – 320 mm |
25 – 250 mm |
|
Peso Máx. da Peça de Trabalho |
50 KG |
150 KG |
150 KG |
1000 KG |
|
Velocidade do Eixo (sem degraus) |
60 – 600 rpm |
35 – 350 rpm |
26 – 260 rpm |
10 – 100 rpm |
|
Dimensão Máx. da Roda |
400*50*203 mm |
600*100*203 mm |
400*50*203 mm |
750*75*305 mm |
|
Velocidade Periférica da Roda |
35(50) m/s |
35(50) m/s |
35 m/s |
35 m/s |
|
Unidade Mínima de Ajuste |
0.0001 mm |
0.0001 mm |
0.0001 mm |
0.0001 mm |
|
Movimento Manual da Bucha |
30 mm |
30 mm |
30 mm |
70 mm |
|
Sistema CNC |
Standard: Siemens / Opicional: Fanuc |
Standard: Siemens / Opicional: Fanuc |
Standard: Siemens / Opicional: Fanuc |
Standard: Siemens / Opicional: Fanuc |
|
Potência do Motor da Cabeça da Roda |
4(11) kW |
11 kW |
5.5 kW |
15 kW |
|
Potência do Motor da Cabeça de Trabalho |
1.1 kW |
1.5 kW |
1.5 kW |
4 kW |
|
Redondeza |
2(1.5) μm |
2.5 μm |
3 μm |
3 μm |
|
Cilindricidade |
5 μm |
8 μm |
8 μm |
12 μm |
|
Rugosidade |
Ra 0.2 μm |
Ra 0.2 μm |
Ra 0.32 μm |
Ra 0.3 μm |
|
Peso |
5.500 KG |
4.800 KG |
4.000 KG |
17.000 KG |

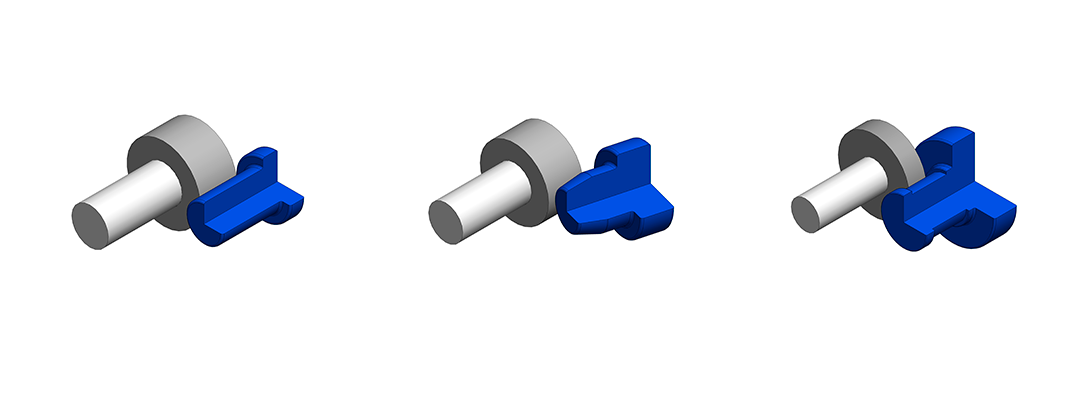

EXEMPLOS DE RETIFICAÇÃO
Acessórios Padrão
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Acessórios Opcionais
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Transforme Sua Produção Hoje Mesmo!
Não fique para trás! O FUTURO está aqui. Descubra como as Retificadoras Externas podem otimizar seu processo, reduzir custos e aumentar a precisão
